Výložník VS-250-2-120°

900 Kč / ks 1 089 Kč včetně DPH 900 Kč / 1 ks
Předobjednávka
Lak výložníku
Vrchol stožáru

POPIS:
Jde o dvojramenný výložník, který se nasazuje na vrchol stožáru a zajistí se ve zvolené poloze pomocí šesti šroubů M10.

POUŽITÍ:
Vhodné pro stožáry, které nemají matice na vrcholu stožáru.

Není vhodný pro typovou řadu JB a stožáry s příponou "V" (Např.: DOS 100 - V, KOSP 70 - V, JB 8)

Parametry

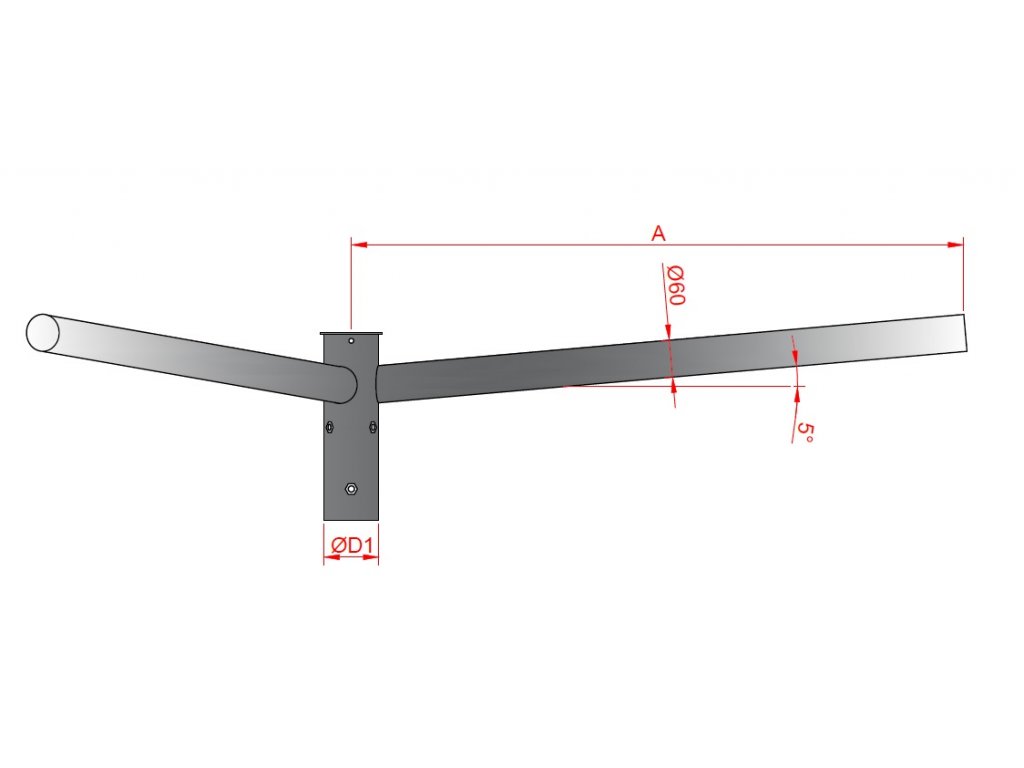

A (Vyložení) Plocha Max. hmotnost svítidla
250 mm 0,2 m² 25 kg



Detailní informace

Detailní popis produktu

TECHNICKÉ PODMÍNKY



Všeobecně

 Stožáry veřejného osvětlení jsou považovány za konstrukce, které by mohly ohrozit veřejný zájem, a jako takové podléhají nařízením zákona č. 22/1997 Sb. „O technických požadavcích na výrobky a o změně a doplnění některých zákonů“ a souvisejícím vyhláškám. Výrobek musí být certifikovaný. Na naše stožáry je v souladu se zákonem vystaven certifikát deklarující jeho bezpečnost a nezávadnost, stožáry označujeme značkou CE a příslušným číslem certifikátu, čímž je deklarována jejich nezávadnost. Toto označení je na každém výrobku, čímž je zajištěna deklarace jakosti po celou dobu jejich životnosti.



Konstrukce stožárů

 Konstrukce stožárů je zatříděna do třídy ocelových konstrukcí (B) vyráběných z uhlíkatých ocelí skupiny S 235 a S 355 nepřesahující tloušťku použitého materiálu 30 mm.

Při návrhu ocelové konstrukce je zohledněna norma:

  • ČSN EN 1990 Navrhování ocelových konstrukcí
  • ČSN EN 1991 Zatížení konstrukcí
  • ČSN EN 1993-1-1,2,4,5 Navrhování ocelových konstrukcí

Stabilita konstrukce je ověřována výpočtem v souladu s normou EN 40-3-1 se zohledněním faktorů síly větru, námrazy a typologie terénu. Je počítáno s koeficientem bezpečnosti 3. Zatížení je počítáno pro maximální povolené napětí v libovolném průřezu konstrukce 204 MPa, potažmo 308 MPa Výpočet se ověřuje mechanickou zkouškou.

Výstupem výpočtu jsou mimo jiné veličiny:

  • vrcholový tah (N), který určuje maximální přípustné zatížení stožáru
  • minimální délka vetknutí (cm), délka ukotvení stožáru do základu
  • přípustný průhyb (mm), průhyb za kterého nedochází k trvalé deformaci stožáru.



Provedení stožárů

 Konstrukce je vyráběna dle normy EN ČSN 40-5:2002, EN 1090-1 a A1:2012.

Jakost svařování odpovídají předpisům normy ČSN EN 3834-2. Kontrola svarů se provádí dle standardů platících pro skupinu C.

Používaný materiál  dle ČSN EN 10210, ČSN EN 10219 a ČSN EN 10025 jakosti S235JRG2, S235JRG3 a S355JRG2. Jedná se o ocel s minimální mezí kluzu 235 N/mm2, potažmo 355 N/mm2, nárazová práce min. 27J při teplotě 20°C, ocel uklidněná. Jakost materiálu je dokladovatelná inspekčními certifikáty „3.1“ dle ČSN EN 10204:2005.



Povrchová úprava stožárů

 Stožáry jsou povrchově ošetřeny žárovým zinkování dle ČSN EN ISO 1461 – ponorem v zinkové lázni. Tato ochrana nám umožňuje garantovat ochranu před korozí konstrukce až 10 let. Na konstrukci je min. vrstva síly zinku dle normy. Sílu vrstvy zinku je možné ověřit ultrazvukovým měřením a vystavit protokol měření na přání zákazníka.

Ochranné nátěry se provádí dle ČSN EN ISO 12 944-5, přičemž odstín vrchního nátěru stožárů je určen dle tabulky RAL. Používáme dvousložkové polyuretanové laky.



Montáž a kotvení stožárů

 Stožáry se vyrábí v provedení vetknuté do země nebo na přírubu. Stožáry na přírubu jsou montovány na železobetonovou konstrukci – pozemní rošt. Stožáry vetknuté se usazují do betonových základů s hloubkou vetknutí určenou únosností zeminy.

Doplňkové parametry

Kategorie: Dvojramenný - úhel rozevření 120°
Záruka: 5 let
Hmotnost: 5 kg
