SB 6-Z (114) s výložníkem

11 800 Kč / ks 11 900 Kč / ks 11 900 Kč / ks 11 900 Kč / ks 11 900 Kč / ks 12 100 Kč / ks 12 100 Kč / ks 12 200 Kč / ks 12 000 Kč / ks 12 000 Kč / ks 12 000 Kč / ks 12 000 Kč / ks 12 000 Kč / ks 12 500 Kč / ks 12 500 Kč / ks 12 600 Kč / ks 12 100 Kč / ks 12 500 Kč / ks 12 500 Kč / ks 12 500 Kč / ks 12 500 Kč / ks 13 000 Kč / ks 13 000 Kč / ks 13 300 Kč / ks 12 200 Kč / ks 12 800 Kč / ks 12 800 Kč / ks 12 800 Kč / ks 12 800 Kč / ks 13 300 Kč / ks 13 300 Kč / ks 13 900 Kč / ks 12 400 Kč / ks 13 300 Kč / ks 13 300 Kč / ks 13 300 Kč / ks 13 300 Kč / ks 14 000 Kč / ks 14 000 Kč / ks 15 100 Kč / ks 12 500 Kč / ks 13 800 Kč / ks 13 800 Kč / ks 13 800 Kč / ks 13 800 Kč / ks 14 800 Kč / ks 14 800 Kč / ks 16 300 Kč / ks 12 600 Kč / ks 14 300 Kč / ks 14 300 Kč / ks 14 300 Kč / ks 14 300 Kč / ks 15 500 Kč / ks 15 500 Kč / ks 17 500 Kč / ks 12 700 Kč / ks 14 800 Kč / ks 14 800 Kč / ks 14 800 Kč / ks 14 800 Kč / ks 16 200 Kč / ks 16 200 Kč / ks 18 700 Kč / ks 11 900 Kč / ks 15 200 Kč / ks 15 200 Kč / ks 15 200 Kč / ks 15 200 Kč / ks 16 900 Kč / ks 16 900 Kč / ks 19 900 Kč / ks 12 000 Kč / ks 15 700 Kč / ks 15 700 Kč / ks 15 700 Kč / ks 15 700 Kč / ks 17 600 Kč / ks 17 600 Kč / ks 21 100 Kč / ks 12 100 Kč / ks 16 200 Kč / ks 16 200 Kč / ks 16 200 Kč / ks 16 200 Kč / ks 18 400 Kč / ks 18 400 Kč / ks 22 300 Kč / ks od 11 800 Kč / ks 14 278 Kč včetně DPH 14 399 Kč včetně DPH 14 399 Kč včetně DPH 14 399 Kč včetně DPH 14 399 Kč včetně DPH 14 641 Kč včetně DPH 14 641 Kč včetně DPH 14 762 Kč včetně DPH 14 520 Kč včetně DPH 14 520 Kč včetně DPH 14 520 Kč včetně DPH 14 520 Kč včetně DPH 14 520 Kč včetně DPH 15 125 Kč včetně DPH 15 125 Kč včetně DPH 15 246 Kč včetně DPH 14 641 Kč včetně DPH 15 125 Kč včetně DPH 15 125 Kč včetně DPH 15 125 Kč včetně DPH 15 125 Kč včetně DPH 15 730 Kč včetně DPH 15 730 Kč včetně DPH 16 093 Kč včetně DPH 14 762 Kč včetně DPH 15 488 Kč včetně DPH 15 488 Kč včetně DPH 15 488 Kč včetně DPH 15 488 Kč včetně DPH 16 093 Kč včetně DPH 16 093 Kč včetně DPH 16 819 Kč včetně DPH 15 004 Kč včetně DPH 16 093 Kč včetně DPH 16 093 Kč včetně DPH 16 093 Kč včetně DPH 16 093 Kč včetně DPH 16 940 Kč včetně DPH 16 940 Kč včetně DPH 18 271 Kč včetně DPH 15 125 Kč včetně DPH 16 698 Kč včetně DPH 16 698 Kč včetně DPH 16 698 Kč včetně DPH 16 698 Kč včetně DPH 17 908 Kč včetně DPH 17 908 Kč včetně DPH 19 723 Kč včetně DPH 15 246 Kč včetně DPH 17 303 Kč včetně DPH 17 303 Kč včetně DPH 17 303 Kč včetně DPH 17 303 Kč včetně DPH 18 755 Kč včetně DPH 18 755 Kč včetně DPH 21 175 Kč včetně DPH 15 367 Kč včetně DPH 17 908 Kč včetně DPH 17 908 Kč včetně DPH 17 908 Kč včetně DPH 17 908 Kč včetně DPH 19 602 Kč včetně DPH 19 602 Kč včetně DPH 22 627 Kč včetně DPH 14 399 Kč včetně DPH 18 392 Kč včetně DPH 18 392 Kč včetně DPH 18 392 Kč včetně DPH 18 392 Kč včetně DPH 20 449 Kč včetně DPH 20 449 Kč včetně DPH 24 079 Kč včetně DPH 14 520 Kč včetně DPH 18 997 Kč včetně DPH 18 997 Kč včetně DPH 18 997 Kč včetně DPH 18 997 Kč včetně DPH 21 296 Kč včetně DPH 21 296 Kč včetně DPH 25 531 Kč včetně DPH 14 641 Kč včetně DPH 19 602 Kč včetně DPH 19 602 Kč včetně DPH 19 602 Kč včetně DPH 19 602 Kč včetně DPH 22 264 Kč včetně DPH 22 264 Kč včetně DPH 26 983 Kč včetně DPH od 14 278 Kč včetně DPH
Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Zvolte variantu
Zvolte délku výložníku
Zvolte počet ramen
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Lak stožáru ?
Ochrana stožáru u země

POPIS:
- výška stožáru SB 6-Z (114) s výložníkem je 6 m a celková délka je 7 m
- stožár dvakrát osazený (2x zális, svařeno z 3 trubek)
- horní průměr trubky je Ø 114 mm
- Maximální délka výložníku 4 500 mm
- stožár včetně zvoleného rovného výložníku typu VS

POUŽITÍ:
Stožáry s označením SB 6-Z (114) s výložníkem jsou určeny výhradně k osvětlení přechodu pro chodce.

Parametry

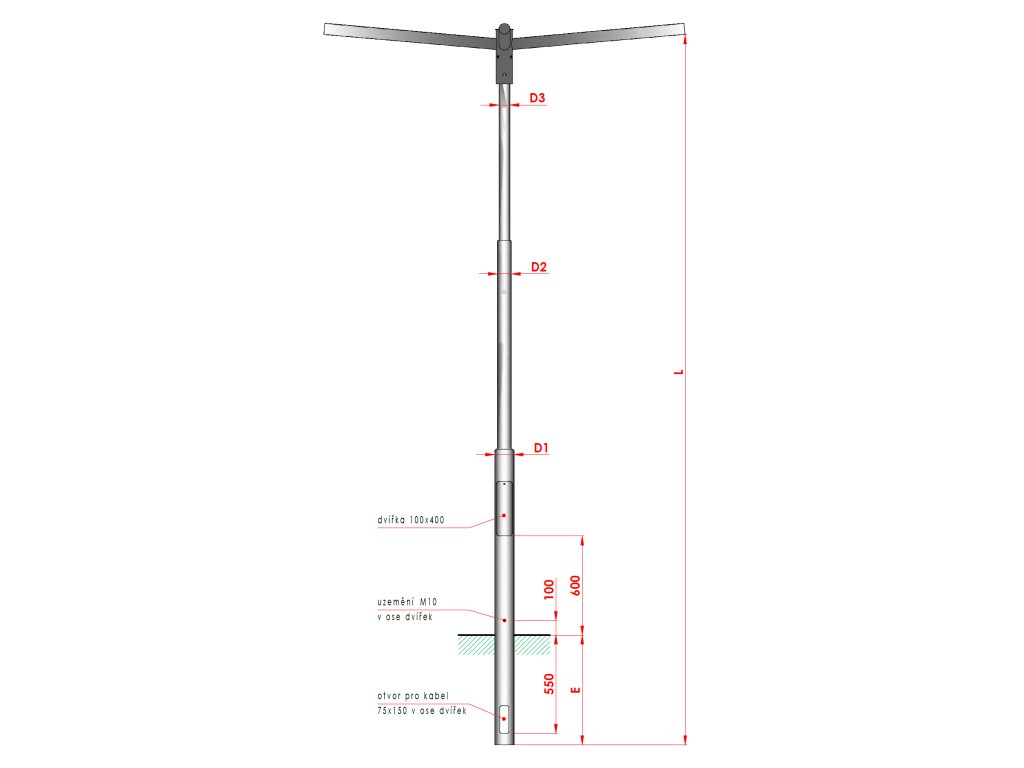

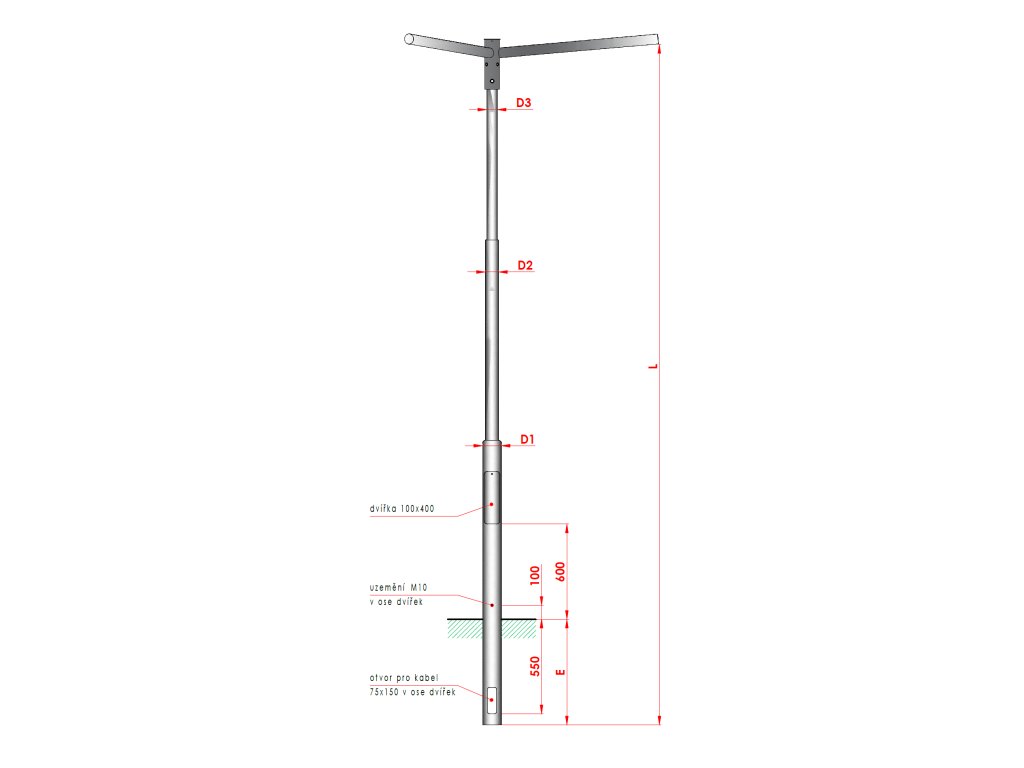

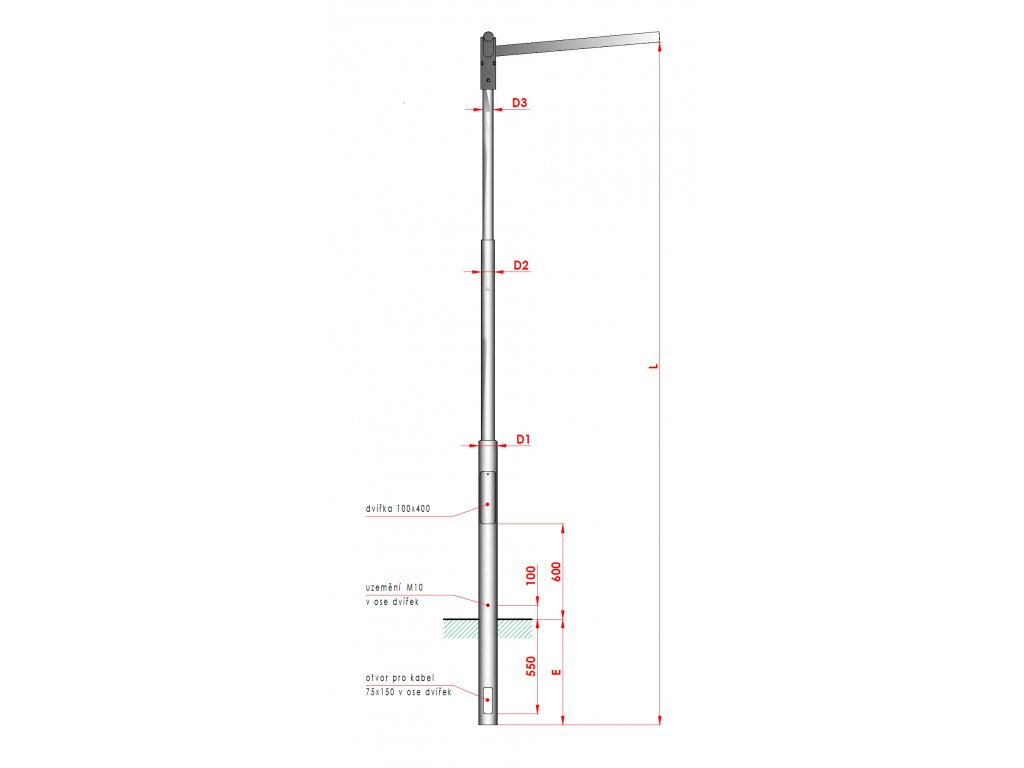

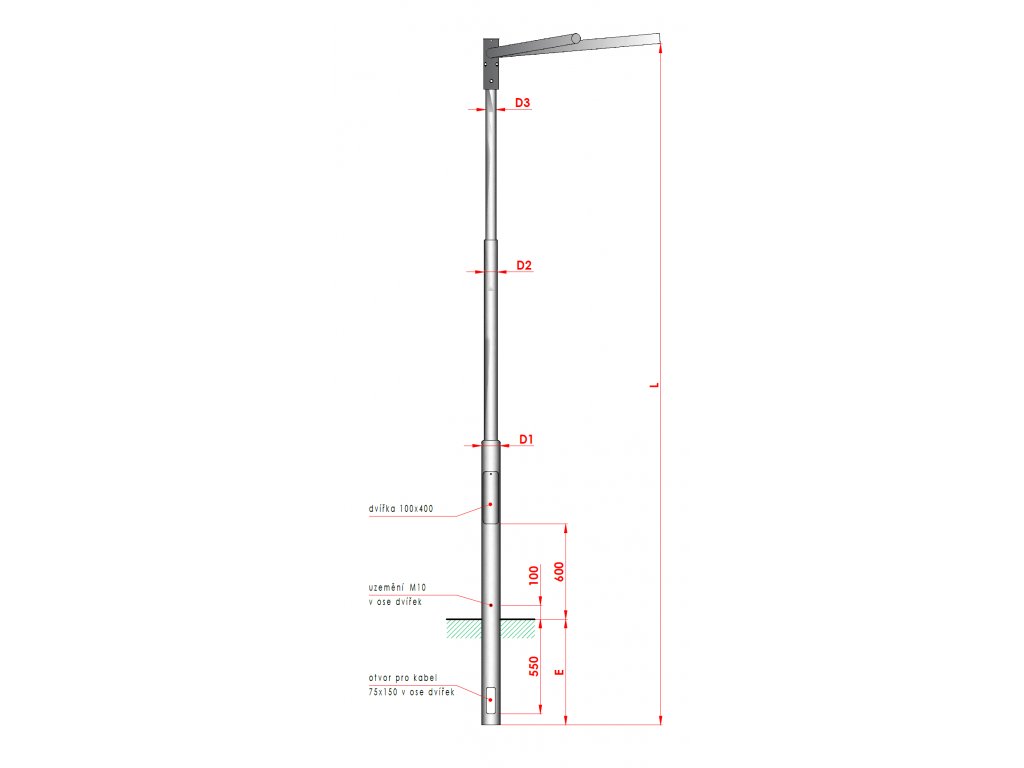

Délka L D1 D2 D3 E Plocha stožáru Max. hmotnost svítidla
7 000 mm 159 mm 133 mm 114 mm 1000 mm 3,0 m² 25 kg








Mnohdy je také označován jako světlo, sloup, lampa, kandelábr či svítidlo.

Detailní informace

Detailní popis produktu

TECHNICKÉ PODMÍNKY

Všeobecně

Stožáry veřejného osvětlení jsou považovány za konstrukce, které by mohly ohrozit veřejný zájem, a jako takové podléhají nařízením zákona č. 22/1997 Sb. „O technických požadavcích na výrobky a o změně a doplnění některých zákonů“ a souvisejícím vyhláškám. Výrobek musí být certifikovaný. Na naše stožáry je v souladu se zákonem vystaven certifikát deklarující jeho bezpečnost a nezávadnost, stožáry označujeme značkou CE a příslušným číslem certifikátu, čímž je deklarována jejich nezávadnost. Toto označení je na každém výrobku, čímž je zajištěna deklarace jakosti po celou dobu jejich životnosti.



Konstrukce stožárů

Konstrukce stožárů je zatříděna do třídy ocelových konstrukcí (B) vyráběných z uhlíkatých ocelí skupiny S 235 a S 355 nepřesahující tloušťku použitého materiálu 30 mm.

Při návrhu ocelové konstrukce je zohledněna norma:

  • ČSN EN 1990 Navrhování ocelových konstrukcí
  • ČSN EN 1991-1 Zatížení konstrukcí
  • ČSN EN 1993-1-1,2,4,5 Navrhování ocelových konstrukcí

Stabilita konstrukce je ověřována výpočtem v souladu s normou ČSN EN 40-3-1 se zohledněním faktorů síly větru, námrazy a typologie terénu. Je počítáno s koeficientem bezpečnosti 3. Zatížení je počítáno pro maximální povolené napětí v libovolném průřezu konstrukce 204 MPa. Výpočet se ověřuje mechanickou zkouškou.

Výstupem výpočtu jsou mimo jiné veličiny:

  • vrcholový tah (N), který určuje maximální přípustné zatížení stožáru
  • minimální délka vetknutí (cm), délka ukotvení stožáru do základu
  • přípustný průhyb (mm), průhyb za kterého nedochází k trvalé deformaci stožáru.



Provedení stožárů

Konstrukce je vyráběna dle normy ČSN EN 40-5, ČSN EN 1090-1 + A1.

Jakost svařování odpovídají předpisům normy ČSN EN 3834-2. Kontrola svarů se provádí dle standardů platících pro skupinu B.

Používaný materiál  dle ČSN EN 10210, ČSN EN 10219 a ČSN EN 10025 jakosti S235JRG2, S235JRG3 a S355JRG2. Jedná se o ocel s minimální mezí kluzu 235 N/mm2, potažmo 355 N/mm2, nárazová práce min. 27J při teplotě 20°C, ocel uklidněná. Jakost materiálu je dokladovatelná inspekčními certifikáty „2.2 nebo 3.1“ dle ČSN EN 10204:2005.



Povrchová úprava stožárů

Stožáry jsou povrchově ošetřeny žárovým zinkování dle ČSN EN ISO 1461 – ponorem v zinkové lázni. Tato ochrana nám umožňuje garantovat ochranu před korozí konstrukce až 10 let. Na konstrukci je min. vrstva síly zinku dle normy. Sílu vrstvy zinku je možné ověřit ultrazvukovým měřením a vystavit protokol měření na přání zákazníka.

Ochranné nátěry se provádí dle ČSN EN ISO 12 944-5, přičemž odstín vrchního nátěru stožárů je určen dle tabuly RAL. Používáme dvousložkové polyuretanové laky.



Montáž a kotvení stožárů

Stožáry se vyrábí v provedení vetknuté do země nebo na přírubu. Stožáry na přírubu jsou montovány na železobetonovou konstrukci – pozemní rošt. Stožáry vetknuté se usazují do betonových základů s hloubkou vetknutí určenou únosností zeminy viz.Tabulka 1:Měrné normové hodnoty zeminy.

Doplňkové parametry

Kategorie: Do země
Záruka: 5 let
