KOSP 80 - V s výložníkem

14 000 Kč / ks 14 100 Kč / ks 14 300 Kč / ks 14 500 Kč / ks 14 600 Kč / ks 14 600 Kč / ks 14 900 Kč / ks 15 400 Kč / ks 15 700 Kč / ks 16 100 Kč / ks 14 600 Kč / ks 14 900 Kč / ks 15 400 Kč / ks 15 700 Kč / ks 16 100 Kč / ks 14 600 Kč / ks 14 900 Kč / ks 15 400 Kč / ks 15 700 Kč / ks 16 100 Kč / ks 14 600 Kč / ks 14 900 Kč / ks 15 400 Kč / ks 15 700 Kč / ks 16 100 Kč / ks 15 200 Kč / ks 15 800 Kč / ks 16 400 Kč / ks 17 000 Kč / ks 17 600 Kč / ks 15 200 Kč / ks 15 800 Kč / ks 16 400 Kč / ks 17 000 Kč / ks 17 600 Kč / ks 15 900 Kč / ks 16 700 Kč / ks 17 600 Kč / ks 18 300 Kč / ks 19 400 Kč / ks od 14 000 Kč / ks 16 940 Kč včetně DPH 17 061 Kč včetně DPH 17 303 Kč včetně DPH 17 545 Kč včetně DPH 17 666 Kč včetně DPH 17 666 Kč včetně DPH 18 029 Kč včetně DPH 18 634 Kč včetně DPH 18 997 Kč včetně DPH 19 481 Kč včetně DPH 17 666 Kč včetně DPH 18 029 Kč včetně DPH 18 634 Kč včetně DPH 18 997 Kč včetně DPH 19 481 Kč včetně DPH 17 666 Kč včetně DPH 18 029 Kč včetně DPH 18 634 Kč včetně DPH 18 997 Kč včetně DPH 19 481 Kč včetně DPH 17 666 Kč včetně DPH 18 029 Kč včetně DPH 18 634 Kč včetně DPH 18 997 Kč včetně DPH 19 481 Kč včetně DPH 18 392 Kč včetně DPH 19 118 Kč včetně DPH 19 844 Kč včetně DPH 20 570 Kč včetně DPH 21 296 Kč včetně DPH 18 392 Kč včetně DPH 19 118 Kč včetně DPH 19 844 Kč včetně DPH 20 570 Kč včetně DPH 21 296 Kč včetně DPH 19 239 Kč včetně DPH 20 207 Kč včetně DPH 21 296 Kč včetně DPH 22 143 Kč včetně DPH 23 474 Kč včetně DPH od 16 940 Kč včetně DPH
Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Zvolte variantu
Zvolte délku výložníku
Zvolte počet ramen
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Lak stožáru

POPIS:
- výška stožáru KOSP 80-V s výložníkem je 8 m
- je to kónický stožár
- horní průměr trubky je Ø 89 mm
- vrchní stupeň dříku těchto stožárů je vybaven třemi vsazenými maticemi M10
- příruba (pro pozemní rošt nebo kotvící šrouby)


POUŽITÍ:
Stožáry s označením KOSP 80-V jsou vhodné pro osvětlení parkovišť, průmyslových zón, silnic ve městech, případně cest a silnic s vyšší frekvencí provozu (tzn. kategorie I až II.).

Parametry

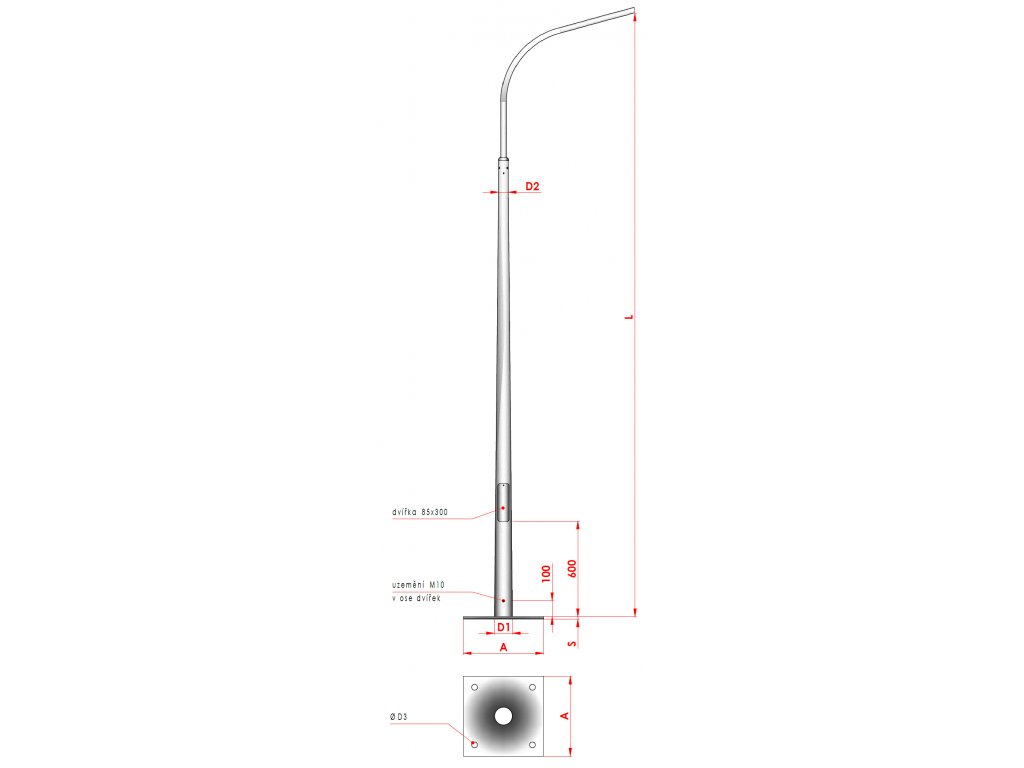

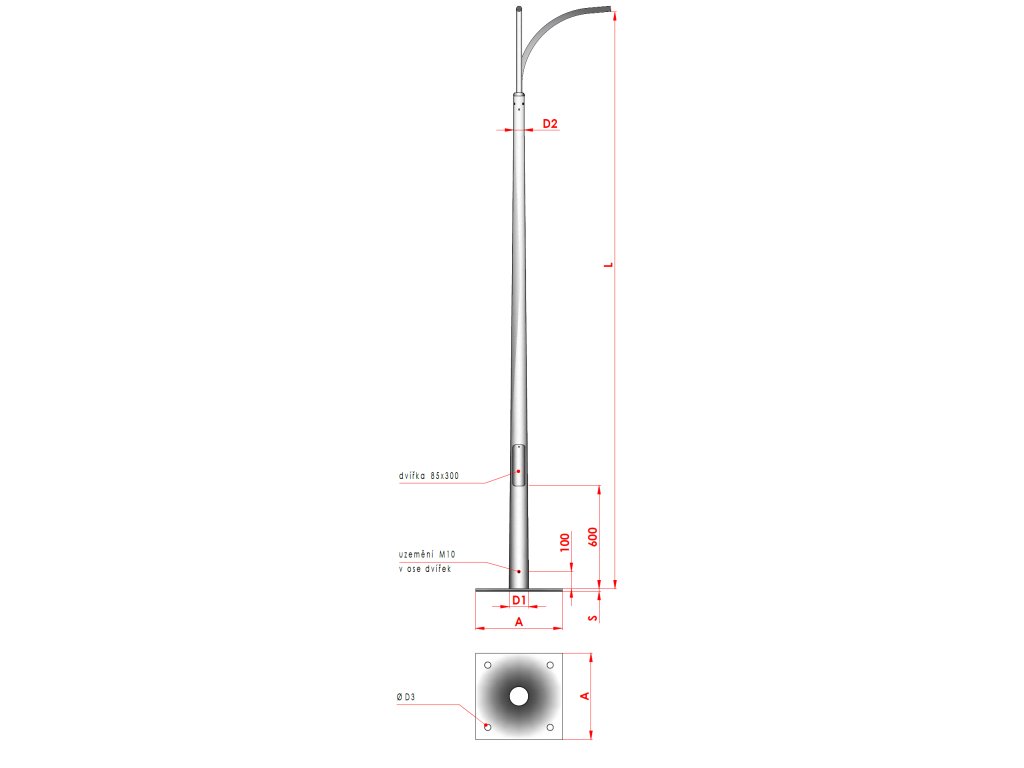

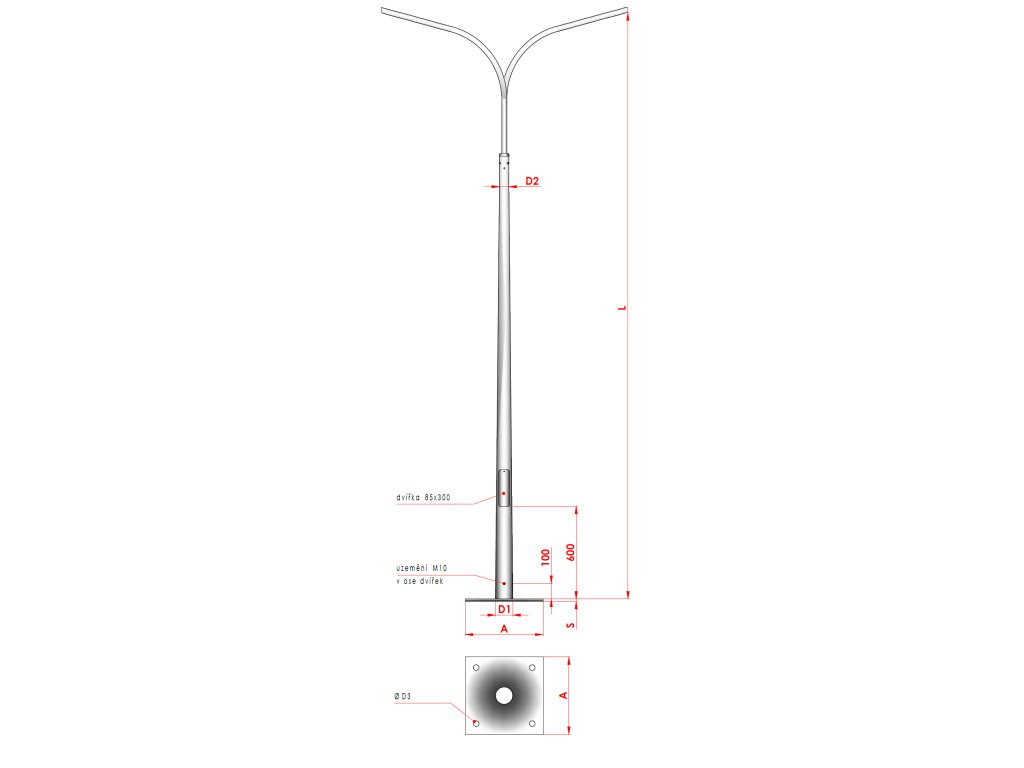

Výška L D1* D2 A S Plocha stožáru Max. hmotnost svítidla
8000 mm 166 mm 89 mm 400 mm 15 mm 2,4 m² 25 kg

 *Platné pro konicitu 1:11


Mnohdy je také označován jako světlo, sloup, lampa, kandelábr či svítidlo.

Detailní informace

Detailní popis produktu

TECHNICKÉ PODMÍNKY



Všeobecně

 Stožáry veřejného osvětlení jsou považovány za konstrukce, které by mohly ohrozit veřejný zájem, a jako takové podléhají nařízením zákona č. 22/1997 Sb. „O technických požadavcích na výrobky a o změně a doplnění některých zákonů“ a souvisejícím vyhláškám. Výrobek musí být certifikovaný. Na naše stožáry je v souladu se zákonem vystaven certifikát deklarující jeho bezpečnost a nezávadnost, stožáry označujeme značkou CE a příslušným číslem certifikátu, čímž je deklarována jejich nezávadnost. Toto označení je na každém výrobku, čímž je zajištěna deklarace jakosti po celou dobu jejich životnosti.



Konstrukce stožárů

 Konstrukce stožárů je zatříděna do třídy ocelových konstrukcí (B) vyráběných z uhlíkatých ocelí skupiny S 235 a S 355 nepřesahující tloušťku použitého materiálu 30 mm.

Při návrhu ocelové konstrukce je zohledněna norma:

  • ČSN EN 1990 Navrhování ocelových konstrukcí
  • ČSN EN 1991 Zatížení konstrukcí
  • ČSN EN 1993-1-1,2,4,5 Navrhování ocelových konstrukcí

Stabilita konstrukce je ověřována výpočtem v souladu s normou EN 40-3-1 se zohledněním faktorů síly větru, námrazy a typologie terénu. Je počítáno s koeficientem bezpečnosti 3. Zatížení je počítáno pro maximální povolené napětí v libovolném průřezu konstrukce 204 MPa, potažmo 308 Mpa. Výpočet se ověřuje mechanickou zkouškou.

Výstupem výpočtu jsou mimo jiné veličiny:

  • vrcholový tah (N), který určuje maximální přípustné zatížení stožáru
  • minimální délka vetknutí (cm), délka ukotvení stožáru do základu
  • přípustný průhyb (mm), průhyb za kterého nedochází k trvalé deformaci stožáru.



Provedení stožárů

 Konstrukce je vyráběna dle normy EN ČSN 40-5:2002, EN 1090-1 a A1:2012.

Jakost svařování odpovídají předpisům normy ČSN EN 3834-2. Kontrola svarů se provádí dle standardů platících pro skupinu C.

Používaný materiál  dle ČSN EN 10210, ČSN EN 10219 a ČSN EN 10025 jakosti S235JRG2, S235JRG3 a S355JRG2. Jedná se o ocel s minimální mezí kluzu 235 N/mm2, potažmo 355 N/mm2, nárazová práce min. 27J při teplotě 20°C, ocel uklidněná. Jakost materiálu je dokladovatelná inspekčními certifikáty „3.1“ dle ČSN EN 10204:2005.



Povrchová úprava stožárů

 Stožáry jsou povrchově ošetřeny žárovým zinkování dle ČSN EN ISO 1461 – ponorem v zinkové lázni. Tato ochrana nám umožňuje garantovat ochranu před korozí konstrukce až 10 let. Na konstrukci je min. vrstva síly zinku dle normy. Sílu vrstvy zinku je možné ověřit ultrazvukovým měřením a vystavit protokol měření na přání zákazníka.

Ochranné nátěry se provádí dle ČSN EN ISO 12 944-5, přičemž odstín vrchního nátěru stožárů je určen dle tabulky RAL. Používáme dvousložkové polyuretanové laky.



Montáž a kotvení stožárů

 Stožáry se vyrábí v provedení vetknuté do země nebo na přírubu. Stožáry na přírubu jsou montovány na železobetonovou konstrukci – pozemní rošt. Stožáry vetknuté se usazují do betonových základů s hloubkou vetknutí určenou únosností zeminy.

Doplňkové parametry

Kategorie: Na přírubu
Záruka: 5 let
