JOSP 110 - VS s výložníkem

18 100 Kč / ks 18 200 Kč / ks 18 200 Kč / ks 18 200 Kč / ks 18 200 Kč / ks 18 200 Kč / ks 18 500 Kč / ks 18 600 Kč / ks 18 200 Kč / ks 18 400 Kč / ks 18 400 Kč / ks 18 400 Kč / ks 18 400 Kč / ks 18 400 Kč / ks 18 800 Kč / ks 19 000 Kč / ks 18 500 Kč / ks 18 800 Kč / ks 18 800 Kč / ks 18 800 Kč / ks 18 800 Kč / ks 18 800 Kč / ks 19 300 Kč / ks 19 700 Kč / ks 18 600 Kč / ks 19 200 Kč / ks 19 200 Kč / ks 19 200 Kč / ks 19 200 Kč / ks 19 200 Kč / ks 19 700 Kč / ks 20 300 Kč / ks 18 800 Kč / ks 19 700 Kč / ks 19 700 Kč / ks 19 700 Kč / ks 19 700 Kč / ks 19 700 Kč / ks 20 500 Kč / ks 21 400 Kč / ks 19 200 Kč / ks 20 300 Kč / ks 20 300 Kč / ks 20 300 Kč / ks 20 300 Kč / ks 20 300 Kč / ks 21 400 Kč / ks 22 400 Kč / ks 19 400 Kč / ks 20 900 Kč / ks 20 900 Kč / ks 20 900 Kč / ks 20 900 Kč / ks 20 900 Kč / ks 22 200 Kč / ks 23 600 Kč / ks od 18 100 Kč / ks 21 901 Kč včetně DPH 22 022 Kč včetně DPH 22 022 Kč včetně DPH 22 022 Kč včetně DPH 22 022 Kč včetně DPH 22 022 Kč včetně DPH 22 385 Kč včetně DPH 22 506 Kč včetně DPH 22 022 Kč včetně DPH 22 264 Kč včetně DPH 22 264 Kč včetně DPH 22 264 Kč včetně DPH 22 264 Kč včetně DPH 22 264 Kč včetně DPH 22 748 Kč včetně DPH 22 990 Kč včetně DPH 22 385 Kč včetně DPH 22 748 Kč včetně DPH 22 748 Kč včetně DPH 22 748 Kč včetně DPH 22 748 Kč včetně DPH 22 748 Kč včetně DPH 23 353 Kč včetně DPH 23 837 Kč včetně DPH 22 506 Kč včetně DPH 23 232 Kč včetně DPH 23 232 Kč včetně DPH 23 232 Kč včetně DPH 23 232 Kč včetně DPH 23 232 Kč včetně DPH 23 837 Kč včetně DPH 24 563 Kč včetně DPH 22 748 Kč včetně DPH 23 837 Kč včetně DPH 23 837 Kč včetně DPH 23 837 Kč včetně DPH 23 837 Kč včetně DPH 23 837 Kč včetně DPH 24 805 Kč včetně DPH 25 894 Kč včetně DPH 23 232 Kč včetně DPH 24 563 Kč včetně DPH 24 563 Kč včetně DPH 24 563 Kč včetně DPH 24 563 Kč včetně DPH 24 563 Kč včetně DPH 25 894 Kč včetně DPH 27 104 Kč včetně DPH 23 474 Kč včetně DPH 25 289 Kč včetně DPH 25 289 Kč včetně DPH 25 289 Kč včetně DPH 25 289 Kč včetně DPH 25 289 Kč včetně DPH 26 862 Kč včetně DPH 28 556 Kč včetně DPH od 21 901 Kč včetně DPH
Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Zvolte variantu
Zvolte délku výložníku
Zvolte počet ramen
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Lak stožáru ?

POPIS:
- výška stožáru JOSP 110-VS s výložníkem je 11 m
- stožár jedenkrát osazený (1x zális, svařeno z 2 trubek)
- horní průměr trubky je Ø 89 mm
- příruba (pro pozemní rošt nebo kotvící šrouby)
- montáž svítidel přímo na stožár
- stožár včetně zvoleného rovného výložníku typu VS

POUŽITÍ:
Stožáry s označením JOSP 110-VS s výložníkem jsou vhodné pro osvětlení parkovišť, průmyslových zón, silnic ve městech, případně cest a silnic s vyšší frekvencí provozu (tzn. kategorie I až II.)

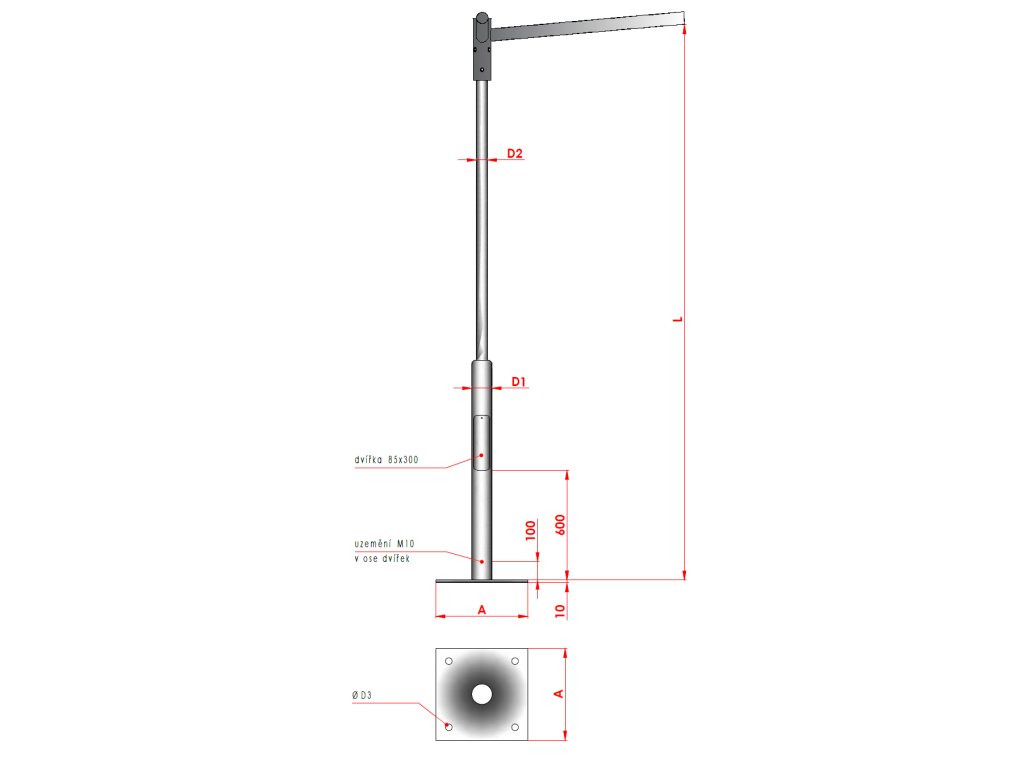

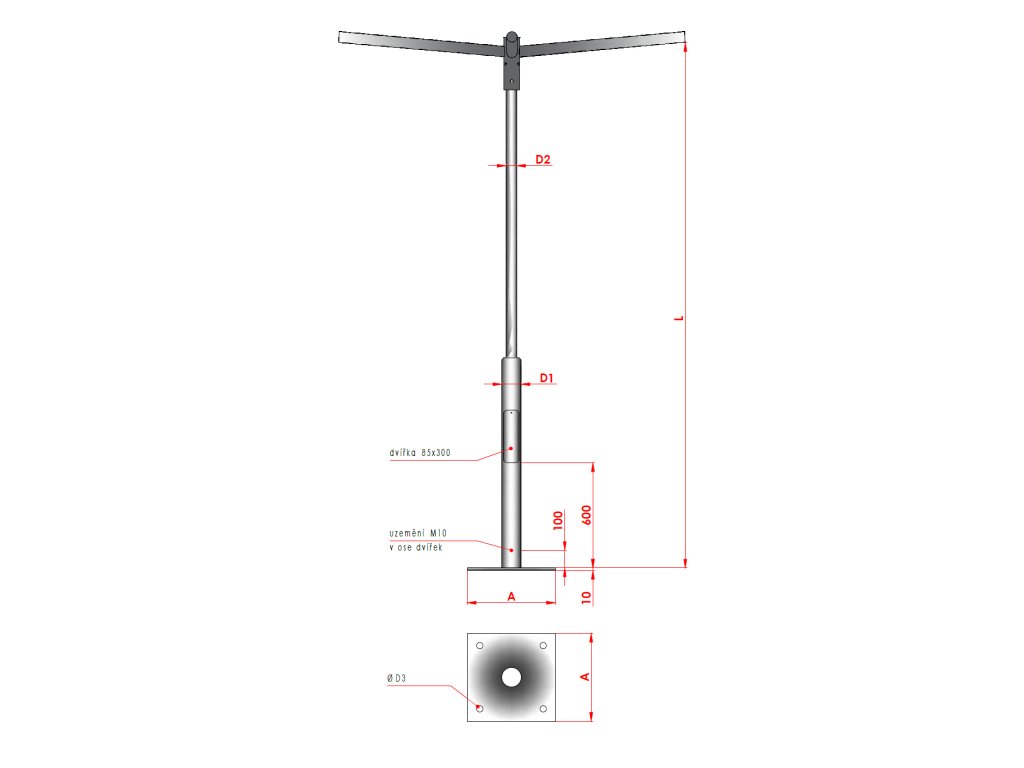

Parametry
Výška L  D1 D2 A Plocha stožáru Max. hmotnost svítidla
11 000 mm 133 mm 89 mm 400 mm 4,1 m² 25 kg








Mnohdy je také označován jako světlo, sloup, lampa, kandelábr či svítidlo.

Detailní informace

Detailní popis produktu

TECHNICKÉ PODMÍNKY

Všeobecně

Stožáry veřejného osvětlení jsou považovány za konstrukce, které by mohly ohrozit veřejný zájem, a jako takové podléhají nařízením zákona č. 22/1997 Sb. „O technických požadavcích na výrobky a o změně a doplnění některých zákonů“ a souvisejícím vyhláškám. Výrobek musí být certifikovaný. Na naše stožáry je v souladu se zákonem vystaven certifikát deklarující jeho bezpečnost a nezávadnost, stožáry označujeme značkou CE a příslušným číslem certifikátu, čímž je deklarována jejich nezávadnost. Toto označení je na každém výrobku, čímž je zajištěna deklarace jakosti po celou dobu jejich životnosti.



Konstrukce stožárů

Konstrukce stožárů je zatříděna do třídy ocelových konstrukcí (B) vyráběných z uhlíkatých ocelí skupiny S 235 a S 355 nepřesahující tloušťku použitého materiálu 30 mm.

Při návrhu ocelové konstrukce je zohledněna norma:

  • ČSN EN 1990 Navrhování ocelových konstrukcí
  • ČSN EN 1991-1 Zatížení konstrukcí
  • ČSN EN 1993-1-1,2,4,5 Navrhování ocelových konstrukcí

Stabilita konstrukce je ověřována výpočtem v souladu s normou ČSN EN 40-3-1 se zohledněním faktorů síly větru, námrazy a typologie terénu. Je počítáno s koeficientem bezpečnosti 3. Zatížení je počítáno pro maximální povolené napětí v libovolném průřezu konstrukce 204 MPa. Výpočet se ověřuje mechanickou zkouškou.

Výstupem výpočtu jsou mimo jiné veličiny:

  • vrcholový tah (N), který určuje maximální přípustné zatížení stožáru
  • minimální délka vetknutí (cm), délka ukotvení stožáru do základu
  • přípustný průhyb (mm), průhyb za kterého nedochází k trvalé deformaci stožáru.



Provedení stožárů

Konstrukce je vyráběna dle normy ČSN EN 40-5, ČSN EN 1090-1 + A1.

Jakost svařování odpovídají předpisům normy ČSN EN 3834-2. Kontrola svarů se provádí dle standardů platících pro skupinu B.

Používaný materiál  dle ČSN EN 10210, ČSN EN 10219 a ČSN EN 10025 jakosti S235JRG2, S235JRG3 a S355JRG2. Jedná se o ocel s minimální mezí kluzu 235 N/mm2, potažmo 355 N/mm2, nárazová práce min. 27J při teplotě 20°C, ocel uklidněná. Jakost materiálu je dokladovatelná inspekčními certifikáty „2.2 nebo 3.1“ dle ČSN EN 10204:2005.



Povrchová úprava stožárů

Stožáry jsou povrchově ošetřeny žárovým zinkování dle ČSN EN ISO 1461 – ponorem v zinkové lázni. Tato ochrana nám umožňuje garantovat ochranu před korozí konstrukce až 10 let. Na konstrukci je min. vrstva síly zinku dle normy. Sílu vrstvy zinku je možné ověřit ultrazvukovým měřením a vystavit protokol měření na přání zákazníka.

Ochranné nátěry se provádí dle ČSN EN ISO 12 944-5, přičemž odstín vrchního nátěru stožárů je určen dle tabuly RAL. Používáme dvousložkové polyuretanové laky.



Montáž a kotvení stožárů

Stožáry se vyrábí v provedení vetknuté do země nebo na přírubu. Stožáry na přírubu jsou montovány na železobetonovou konstrukci – pozemní rošt. Stožáry vetknuté se usazují do betonových základů s hloubkou vetknutí určenou únosností zeminy viz.Tabulka 1:Měrné normové hodnoty zeminy.

Doplňkové parametry

Kategorie: Na přírubu
Záruka: 5 let
