JB 12-S s výložníkem

26 600 Kč / ks 27 600 Kč / ks 27 600 Kč / ks 27 600 Kč / ks 27 600 Kč / ks 28 300 Kč / ks 28 300 Kč / ks 29 300 Kč / ks 26 900 Kč / ks 28 000 Kč / ks 28 000 Kč / ks 28 000 Kč / ks 28 000 Kč / ks 29 200 Kč / ks 29 200 Kč / ks 30 400 Kč / ks 27 100 Kč / ks 28 600 Kč / ks 28 600 Kč / ks 28 600 Kč / ks 28 600 Kč / ks 30 000 Kč / ks 30 000 Kč / ks 31 600 Kč / ks 27 400 Kč / ks 29 000 Kč / ks 29 000 Kč / ks 29 000 Kč / ks 29 000 Kč / ks 30 800 Kč / ks 30 800 Kč / ks 32 600 Kč / ks 27 600 Kč / ks 29 600 Kč / ks 29 600 Kč / ks 29 600 Kč / ks 29 600 Kč / ks 31 700 Kč / ks 31 700 Kč / ks 33 800 Kč / ks od 26 600 Kč / ks 32 186 Kč včetně DPH 33 396 Kč včetně DPH 33 396 Kč včetně DPH 33 396 Kč včetně DPH 33 396 Kč včetně DPH 34 243 Kč včetně DPH 34 243 Kč včetně DPH 35 453 Kč včetně DPH 32 549 Kč včetně DPH 33 880 Kč včetně DPH 33 880 Kč včetně DPH 33 880 Kč včetně DPH 33 880 Kč včetně DPH 35 332 Kč včetně DPH 35 332 Kč včetně DPH 36 784 Kč včetně DPH 32 791 Kč včetně DPH 34 606 Kč včetně DPH 34 606 Kč včetně DPH 34 606 Kč včetně DPH 34 606 Kč včetně DPH 36 300 Kč včetně DPH 36 300 Kč včetně DPH 38 236 Kč včetně DPH 33 154 Kč včetně DPH 35 090 Kč včetně DPH 35 090 Kč včetně DPH 35 090 Kč včetně DPH 35 090 Kč včetně DPH 37 268 Kč včetně DPH 37 268 Kč včetně DPH 39 446 Kč včetně DPH 33 396 Kč včetně DPH 35 816 Kč včetně DPH 35 816 Kč včetně DPH 35 816 Kč včetně DPH 35 816 Kč včetně DPH 38 357 Kč včetně DPH 38 357 Kč včetně DPH 40 898 Kč včetně DPH od 32 186 Kč včetně DPH
Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Zvolte variantu
Zvolte délku výložníku
Zvolte počet ramen
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Lak stožáru ?
Ochrana stožáru u země

POPIS:
- výška stožáru JB 12-S s výložníkem je 12 m a celková délka je 13,5 m
- stožár dvakrát osazený (2x zális, svařeno z 3 trubek)
- vrchní stupeň dříku těchto stožárů je vybaven třemi vsazenými maticemi M10
- stožár včetně zvoleného rovného výložníku typu V
- min. délka výložníku 1000 mm a max. délka výložníku 3000 mm

Stožár upravený dle technických podminek města Brna. Vyroben ze silnostěnných trubek.

POUŽITÍ:
Stožáry s označením JB 12-S s výložníkem jsou vhodné pro osvětlení parkovišť, průmyslových zón, silnic ve městech, případně cest a silnic s vyšší frekvencí provozu (tzn. kategorie I až II.)

Parametry

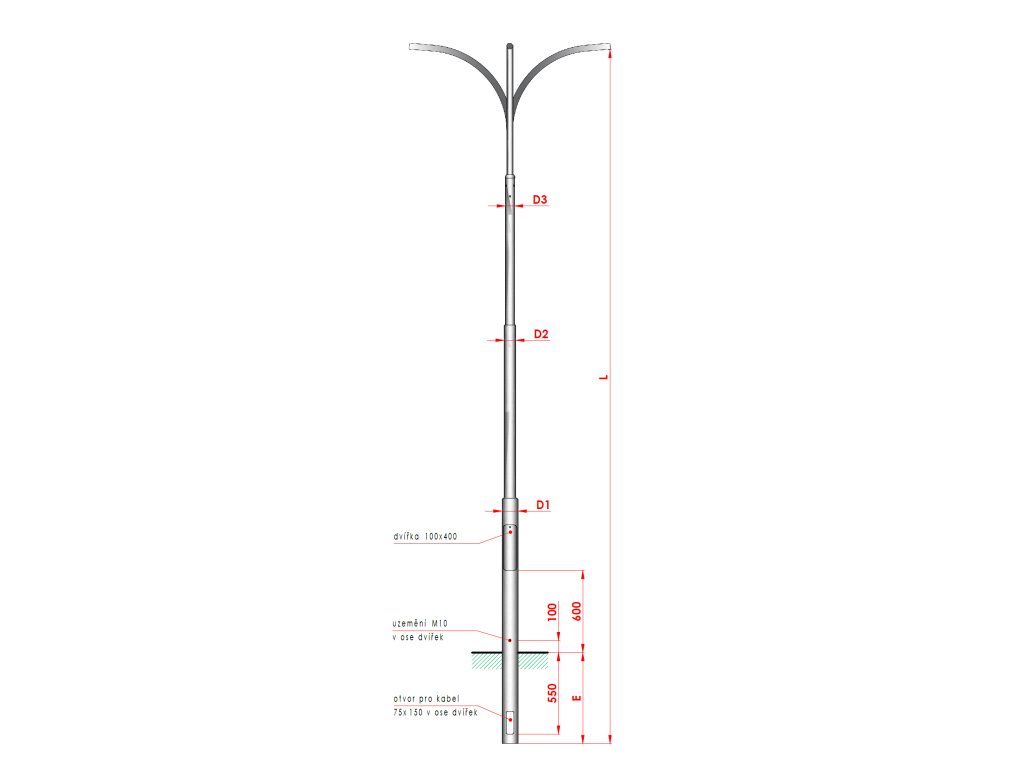

Výška L D1 D2 D3 E Plocha stožáru Max. hmotnost svítidla
13 500 mm 168 mm 133 mm 114 mm  1 500 mm 5,2 m² 25 kg








Mnohdy je také označován jako světlo, sloup, lampa, kandelábr či svítidlo.

Detailní informace

Detailní popis produktu

TECHNICKÉ PODMÍNKY



Všeobecně

 Stožáry veřejného osvětlení jsou považovány za konstrukce, které by mohly ohrozit veřejný zájem, a jako takové podléhají nařízením zákona č. 22/1997 Sb. „O technických požadavcích na výrobky a o změně a doplnění některých zákonů“ a souvisejícím vyhláškám. Výrobek musí být certifikovaný. Na naše stožáry je v souladu se zákonem vystaven certifikát deklarující jeho bezpečnost a nezávadnost, stožáry označujeme značkou CE a příslušným číslem certifikátu, čímž je deklarována jejich nezávadnost. Toto označení je na každém výrobku, čímž je zajištěna deklarace jakosti po celou dobu jejich životnosti.



Konstrukce stožárů

 Konstrukce stožárů je zatříděna do třídy ocelových konstrukcí (B) vyráběných z uhlíkatých ocelí skupiny S 235 a S 355 nepřesahující tloušťku použitého materiálu 30 mm.

Při návrhu ocelové konstrukce je zohledněna norma:

  • ČSN EN 1990 Navrhování ocelových konstrukcí
  • ČSN EN 1991 Zatížení konstrukcí
  • ČSN EN 1993-1-1,2,4,5 Navrhování ocelových konstrukcí

Stabilita konstrukce je ověřována výpočtem v souladu s normou EN 40-3-1 se zohledněním faktorů síly větru, námrazy a typologie terénu. Je počítáno s koeficientem bezpečnosti 3. Zatížení je počítáno pro maximální povolené napětí v libovolném průřezu konstrukce 204 MPa, potažmo 308 Mpa. Výpočet se ověřuje mechanickou zkouškou.

Výstupem výpočtu jsou mimo jiné veličiny:

  • vrcholový tah (N), který určuje maximální přípustné zatížení stožáru
  • minimální délka vetknutí (cm), délka ukotvení stožáru do základu
  • přípustný průhyb (mm), průhyb za kterého nedochází k trvalé deformaci stožáru.



Provedení stožárů

 Konstrukce je vyráběna dle normy EN ČSN 40-5:2002, EN 1090-1 a A1:2012.

Jakost svařování odpovídají předpisům normy ČSN EN 3834-2. Kontrola svarů se provádí dle standardů platících pro skupinu C.

Používaný materiál  dle ČSN EN 10210, ČSN EN 10219 a ČSN EN 10025 jakosti S235JRG2, S235JRG3 a S355JRG2. Jedná se o ocel s minimální mezí kluzu 235 N/mm2, potažmo 355 N/mm2, nárazová práce min. 27J při teplotě 20°C, ocel uklidněná. Jakost materiálu je dokladovatelná inspekčními certifikáty „3.1“ dle ČSN EN 10204:2005.



Povrchová úprava stožárů

 Stožáry jsou povrchově ošetřeny žárovým zinkování dle ČSN EN ISO 1461 – ponorem v zinkové lázni. Tato ochrana nám umožňuje garantovat ochranu před korozí konstrukce až 10 let. Na konstrukci je min. vrstva síly zinku dle normy. Sílu vrstvy zinku je možné ověřit ultrazvukovým měřením a vystavit protokol měření na přání zákazníka.

Ochranné nátěry se provádí dle ČSN EN ISO 12 944-5, přičemž odstín vrchního nátěru stožárů je určen dle tabulky RAL. Používáme dvousložkové polyuretanové laky.



Montáž a kotvení stožárů

 Stožáry se vyrábí v provedení vetknuté do země nebo na přírubu. Stožáry na přírubu jsou montovány na železobetonovou konstrukci – pozemní rošt. Stožáry vetknuté se usazují do betonových základů s hloubkou vetknutí určenou únosností zeminy.

Doplňkové parametry

Kategorie: Do země
Záruka: 5 let
