DOSP 120 - VS s výložníkem

19 100 Kč / ks 19 200 Kč / ks 19 300 Kč / ks 19 400 Kč / ks 19 700 Kč / ks 19 900 Kč / ks 20 000 Kč / ks 19 200 Kč / ks 19 300 Kč / ks 19 600 Kč / ks 19 800 Kč / ks 20 100 Kč / ks 20 600 Kč / ks 21 100 Kč / ks 19 200 Kč / ks 19 300 Kč / ks 19 600 Kč / ks 19 800 Kč / ks 20 100 Kč / ks 20 600 Kč / ks 21 100 Kč / ks 19 200 Kč / ks 19 300 Kč / ks 19 600 Kč / ks 19 800 Kč / ks 20 100 Kč / ks 20 600 Kč / ks 21 100 Kč / ks 19 200 Kč / ks 19 300 Kč / ks 19 600 Kč / ks 19 800 Kč / ks 20 100 Kč / ks 20 600 Kč / ks 21 100 Kč / ks 19 500 Kč / ks 19 700 Kč / ks 19 900 Kč / ks 20 200 Kč / ks 20 800 Kč / ks 21 500 Kč / ks 22 100 Kč / ks 19 500 Kč / ks 19 700 Kč / ks 19 900 Kč / ks 20 200 Kč / ks 20 800 Kč / ks 21 500 Kč / ks 22 100 Kč / ks 19 700 Kč / ks 19 700 Kč / ks 20 200 Kč / ks 20 600 Kč / ks 21 400 Kč / ks 22 200 Kč / ks 23 100 Kč / ks od 19 100 Kč / ks 23 111 Kč včetně DPH 23 232 Kč včetně DPH 23 353 Kč včetně DPH 23 474 Kč včetně DPH 23 837 Kč včetně DPH 24 079 Kč včetně DPH 24 200 Kč včetně DPH 23 232 Kč včetně DPH 23 353 Kč včetně DPH 23 716 Kč včetně DPH 23 958 Kč včetně DPH 24 321 Kč včetně DPH 24 926 Kč včetně DPH 25 531 Kč včetně DPH 23 232 Kč včetně DPH 23 353 Kč včetně DPH 23 716 Kč včetně DPH 23 958 Kč včetně DPH 24 321 Kč včetně DPH 24 926 Kč včetně DPH 25 531 Kč včetně DPH 23 232 Kč včetně DPH 23 353 Kč včetně DPH 23 716 Kč včetně DPH 23 958 Kč včetně DPH 24 321 Kč včetně DPH 24 926 Kč včetně DPH 25 531 Kč včetně DPH 23 232 Kč včetně DPH 23 353 Kč včetně DPH 23 716 Kč včetně DPH 23 958 Kč včetně DPH 24 321 Kč včetně DPH 24 926 Kč včetně DPH 25 531 Kč včetně DPH 23 595 Kč včetně DPH 23 837 Kč včetně DPH 24 079 Kč včetně DPH 24 442 Kč včetně DPH 25 168 Kč včetně DPH 26 015 Kč včetně DPH 26 741 Kč včetně DPH 23 595 Kč včetně DPH 23 837 Kč včetně DPH 24 079 Kč včetně DPH 24 442 Kč včetně DPH 25 168 Kč včetně DPH 26 015 Kč včetně DPH 26 741 Kč včetně DPH 23 837 Kč včetně DPH 23 837 Kč včetně DPH 24 442 Kč včetně DPH 24 926 Kč včetně DPH 25 894 Kč včetně DPH 26 862 Kč včetně DPH 27 951 Kč včetně DPH od 23 111 Kč včetně DPH
Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Předobjednávka Zvolte variantu
Zvolte délku výložníku
Zvolte počet ramen
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Lak plotu

POPIS:
- výška stožáru DOSP 120-VS je 11,8 m
- stožár dvakrát osazený (2x zális, svařeno z 3 trubek)
- příruba (pro pozemní rošt nebo kotvící šrouby)
- horní průměr trubky je Ø 89 mm
- příruba (pro pozemní rošt nebo kotvící šrouby)
- montáž svítidel přímo na stožár
- stožár včetně zvoleného rovného výložníku typu VS

POUŽITÍ:
Stožáry s označením DOSP 120-VS jsou vhodné pro osvětlení parkovišť, průmyslových zón, silnic ve městech, případně cest a silnic s vyšší frekvencí provozu (tzn. kategorie I až II.)

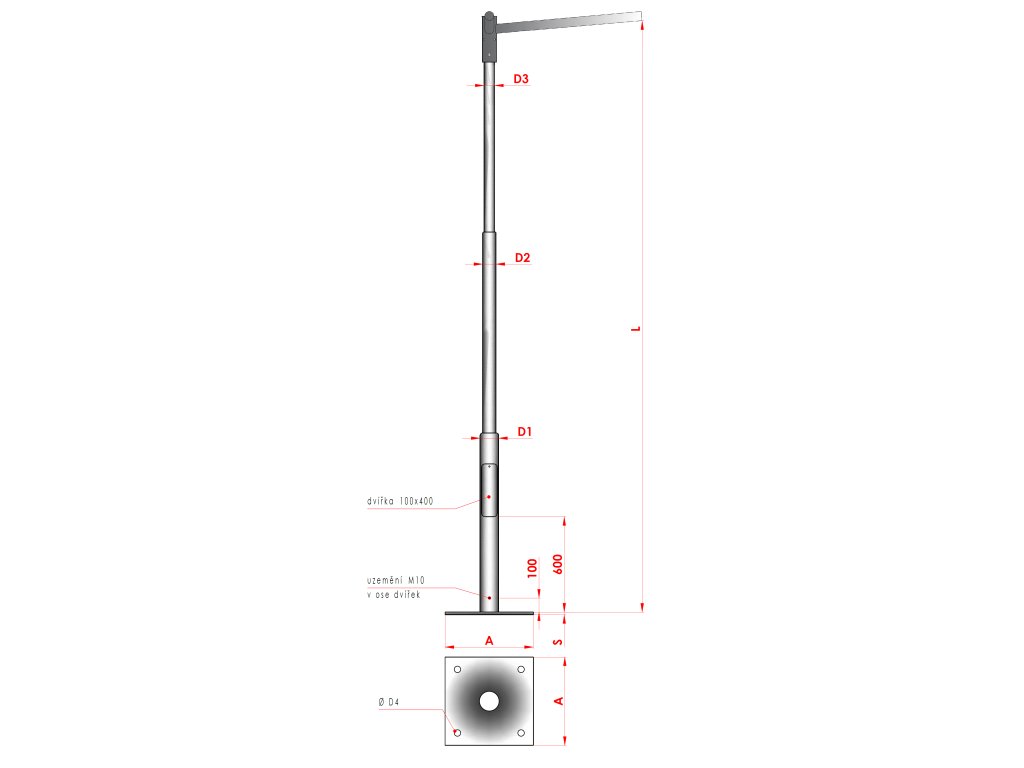

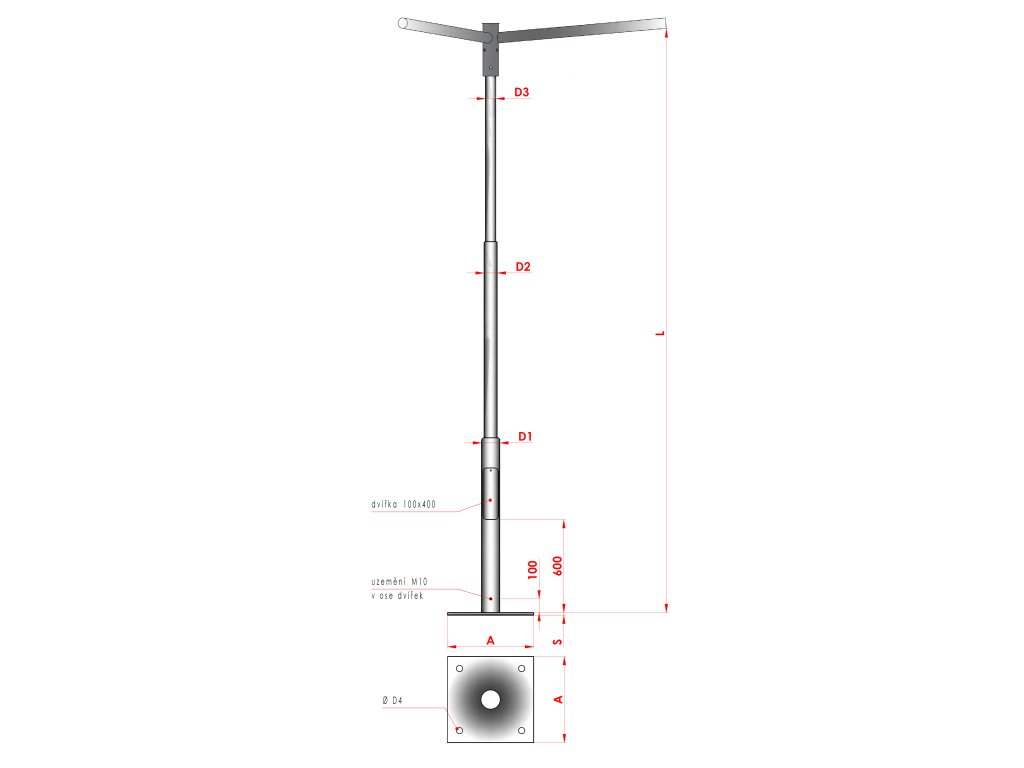

Parametry
Výška L D1 D2 D3 A S Plocha stožáru Max. hmotnost svítidla
11 800 mm 159 mm 114 mm 89 mm  500mm  20 mm 4,4 m² 25 kg








Mnohdy je také označován jako světlo, sloup, lampa, kandelábr či svítidlo.

Detailní informace

Detailní popis produktu

TECHNICKÉ PODMÍNKY



Všeobecně

 Stožáry veřejného osvětlení jsou považovány za konstrukce, které by mohly ohrozit veřejný zájem, a jako takové podléhají nařízením zákona č. 22/1997 Sb. „O technických požadavcích na výrobky a o změně a doplnění některých zákonů“ a souvisejícím vyhláškám. Výrobek musí být certifikovaný. Na naše stožáry je v souladu se zákonem vystaven certifikát deklarující jeho bezpečnost a nezávadnost, stožáry označujeme značkou CE a příslušným číslem certifikátu, čímž je deklarována jejich nezávadnost. Toto označení je na každém výrobku, čímž je zajištěna deklarace jakosti po celou dobu jejich životnosti.



Konstrukce stožárů

 Konstrukce stožárů je zatříděna do třídy ocelových konstrukcí (B) vyráběných z uhlíkatých ocelí skupiny S 235 a S 355 nepřesahující tloušťku použitého materiálu 30 mm.

Při návrhu ocelové konstrukce je zohledněna norma:

  • ČSN EN 1990 Navrhování ocelových konstrukcí
  • ČSN EN 1991 Zatížení konstrukcí
  • ČSN EN 1993-1-1,2,4,5 Navrhování ocelových konstrukcí

Stabilita konstrukce je ověřována výpočtem v souladu s normou EN 40-3-1 se zohledněním faktorů síly větru, námrazy a typologie terénu. Je počítáno s koeficientem bezpečnosti 3. Zatížení je počítáno pro maximální povolené napětí v libovolném průřezu konstrukce 204 MPa, potažmo 308 Mpa. Výpočet se ověřuje mechanickou zkouškou.

Výstupem výpočtu jsou mimo jiné veličiny:

  • vrcholový tah (N), který určuje maximální přípustné zatížení stožáru
  • minimální délka vetknutí (cm), délka ukotvení stožáru do základu
  • přípustný průhyb (mm), průhyb za kterého nedochází k trvalé deformaci stožáru.



Provedení stožárů

 Konstrukce je vyráběna dle normy EN ČSN 40-5:2002, EN 1090-1 a A1:2012.

Jakost svařování odpovídají předpisům normy ČSN EN 3834-2. Kontrola svarů se provádí dle standardů platících pro skupinu C.

Používaný materiál  dle ČSN EN 10210, ČSN EN 10219 a ČSN EN 10025 jakosti S235JRG2, S235JRG3 a S355JRG2. Jedná se o ocel s minimální mezí kluzu 235 N/mm2, potažmo 355 N/mm2, nárazová práce min. 27J při teplotě 20°C, ocel uklidněná. Jakost materiálu je dokladovatelná inspekčními certifikáty „3.1“ dle ČSN EN 10204:2005.



Povrchová úprava stožárů

 Stožáry jsou povrchově ošetřeny žárovým zinkování dle ČSN EN ISO 1461 – ponorem v zinkové lázni. Tato ochrana nám umožňuje garantovat ochranu před korozí konstrukce až 10 let. Na konstrukci je min. vrstva síly zinku dle normy. Sílu vrstvy zinku je možné ověřit ultrazvukovým měřením a vystavit protokol měření na přání zákazníka.

Ochranné nátěry se provádí dle ČSN EN ISO 12 944-5, přičemž odstín vrchního nátěru stožárů je určen dle tabulky RAL. Používáme dvousložkové polyuretanové laky.



Montáž a kotvení stožárů

 Stožáry se vyrábí v provedení vetknuté do země nebo na přírubu. Stožáry na přírubu jsou montovány na železobetonovou konstrukci – pozemní rošt. Stožáry vetknuté se usazují do betonových základů s hloubkou vetknutí určenou únosností zeminy.

Doplňkové parametry

Kategorie: Na přírubu
Záruka: 5 let
